通常磨機通風和其他設備的收塵用風會接入選粉機的一、二、三次風口，這些含塵氣流增加了選粉機的喂料濃度，對其分選效率造成了一定影響。同時，由于設計或安裝時管道布置不合理，使得選粉機風道中（導風葉片和渦殼之間）易積灰，造成了選粉空間縮小，風力場達不到均勻穩定的狀態，對選粉機的性能影響更大。筆者從事多年的選粉機調試工作，解決了幾種管道布置不合理引起的積灰問題。風口處面積需要

1 一次風道內的積灰

例1：最常見的傳統工藝為磨尾拔風管接入選粉 機一次風口，在拔風管道上設有補風閥，以調節磨內 用風量（見圖1）。但此種布置岀現的問題是：在一次 風道從進口處的喇叭口開始一直到二次風口風道內 均存在積灰，積灰高度可達500mm甚至更高。

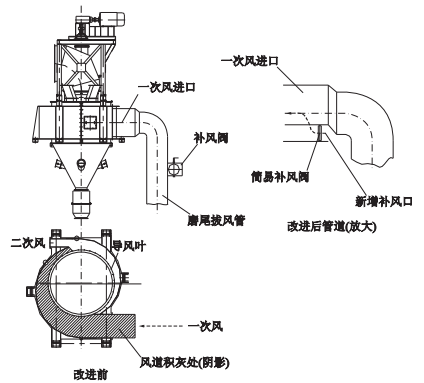

圖1 一次風道內積灰改進前后對比

解決方法：可在進風喇叭口下方擴大處增加1個 補風口（見圖1）,將原拔風管中補風口關閉。新增補 風口大小要進行設計計算。計算原則為風量平衡原 則，即選粉機一次風道中總進風量保持不變，拔風管 道中的風量為磨機所需風量，余下為新增的補風口處 補充風量。設計風速按拔風管道中為16~18m/s,新增 補風口處為20~23m/s計算。

例如0-Sepa3000選粉機用于中3.8mxl3m聯合 粉磨系統中時，磨內通風需50000m7h左右，而選粉 機一次風需 3000x60x67.5%=121 500m7h （一次風占 總用風量67.5% ）o此時新增補風口需風量約為 70000m7ho 一次風 口進風面積為 1.7x1.l = 1.87m% 補 風口處面積需要0.92m%高度可設為840mm左右。補風口處需設簡易調風閥，同時也在拔風管道中增設調風閥。運行中根據磨尾拔風管壓力、磨內物料流速等實際情況對調風閥進行適當調節。

例2：還有一種磨尾拔風管直接入選粉機一次風口下方的布置形式，補風口在一次風口上方。這種布置形式也會在一次風道內產生積灰。

解決方法：在拔風管道前方一次風口處下部?jī)蓚?cè)面開矩形口，接兩矩形管道。將原補風口關閉，使磨尾拔風管的風從上部進入選粉機。矩形口的大小同樣按風量平衡原則進行設計計算。為減少磨尾拔風管到矩形口處的積灰，可在此加焊一個斜擋板。改進前后矩形口布置形式見圖2。

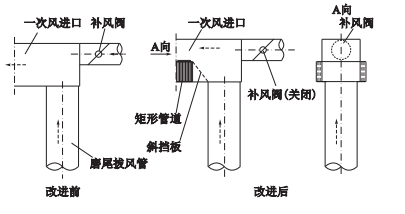

圖2矩形口處積灰的改進

2二次風道的積灰

其他還有在二次風管中接入其他收塵設備的布置形式，如提升機或輸送帶的散點揚塵等，由于接入位置不合理（如將接口位于下半部），會引起二次風道積灰。

       解決方法：只需將其改在上半部即可，同樣要注意管道面積計算。

3結束語

風道設計必須要科學合理，特別注意含塵氣流對流場的影響。風道內流速的設計要考慮壓力的變化。 新工藝設計時已采用選粉機用風全部為凈空氣接入， 不但可有效防止風道積灰問題，更大幅度地降低了成品水泥溫度。
